Maschinengewindebohrer und Einschnittgewindebohrer

Wie der Name bereits sagt, erfolgt der Einsatz von Maschinengewindebohrer auf Maschinen. Das Gewinde wird maschinell geschnitten. Die Maschinengewindebohrer schneiden das Gewinde in einem Arbeitsgang und sind deshalb Einschnittgewindebohrer. Sie werden eingesetzt, wenn man schnell viele Gewinde schneiden möchte, zum Beispiel in der Serienfertigung. Für das Gewindeschneiden mit Maschinen können spezielle Gewindebohrer-Aufnahmen oder ein Gewindeschneidfutter verwendet werden.

Die Maschinengewindebohrer unterscheiden sich in den Anschnittformen, Nuten, dem verarbeiteten Werkstoff und ihren Beschichtungen. Informationen hierzu finden Sie in unserem Blog. Außerdem unterscheiden sich die Maschinengewindebohrer in den Baumassen.

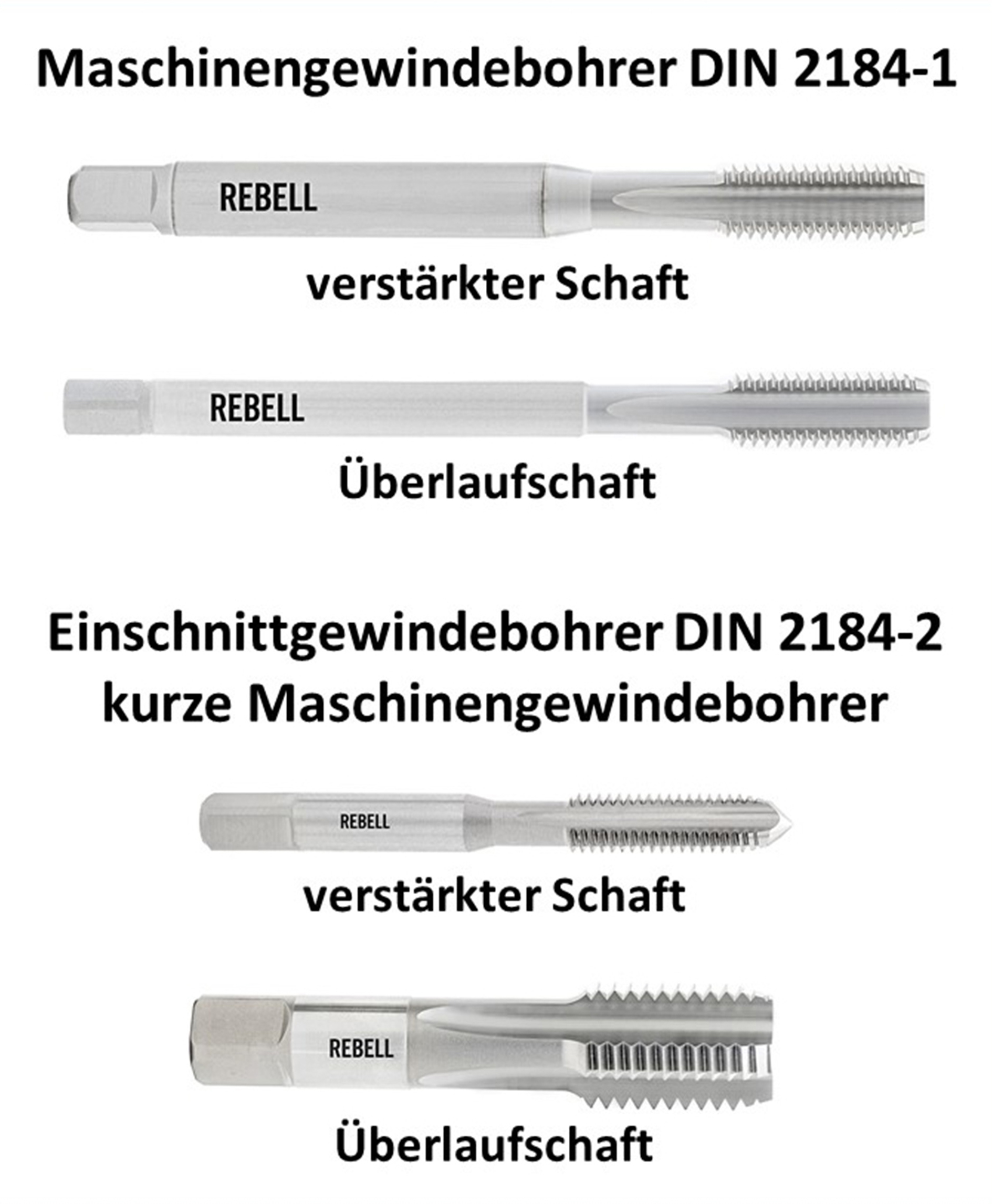

In der DIN 2184 Teil 1 sind die Baumasse für lange Maschinengewindebohrer festgelegt. Es wird unterschieden zwischen verstärktem Schaft und Überlaufschaft. Bei dem verstärkten Schaft ist der Schaftdurchmesser gleich groß oder größer als der Gewindeaußendurchmesser. Der Schaftdurchmesser bei dem Überlaufschaft ist kleiner als der Gewindekerndurchmesser, dadurch kann der Gewindebohrer tief in die Kernlochbohrung eintauchen. In der Norm sind die Maße für verstärkte Schäfte ab 0,9 bis 10,15 mm und für Überlaufschäfte ab 2,6 bis 113 mm Gewindenenndurchmesser festgelegt.

Die Einschnittgewindebohrer beziehungsweise kurze Maschinengewindebohrer sind nach DIN 2184 Teil 2 genormt. Auch hier wird unterschieden zwischen verstärktem Schaft, und Überlaufschaft. Bei einem Gewindenenndurchmesser von 0,9 bis 6,4 mm sind in der Norm verstärkte Schäfte vorgesehen, darüber Überlaufschäfte.

In den beiden Normen sind auch die Maße für die Gesamtlänge und die maximale Gewindelänge vorgeschrieben.

Der Nachteil von Maschinengewindebohrern gegenüber den Handgewindebohrer-Sätzen ist die höhere Belastung und somit höhere Bruchgefahr beim Gewindeschneiden.
