PG – Stahlpanzerrohrgewinde nach DIN 40430

Das Anwendungsgebiet für das Stahlpanzerrohrgewinde nach DIN 40430 lag im Bereich von Elektroinstallationen, zunächst bei Panzerrohren (daher der Name Panzerrohrgewinde) sowie vor allem bei den Kabelverschraubungen zur dichten Kabeleinführung in elektrischen Geräten, Schaltschränken, Abzweigkasten und Steckverbindungen.

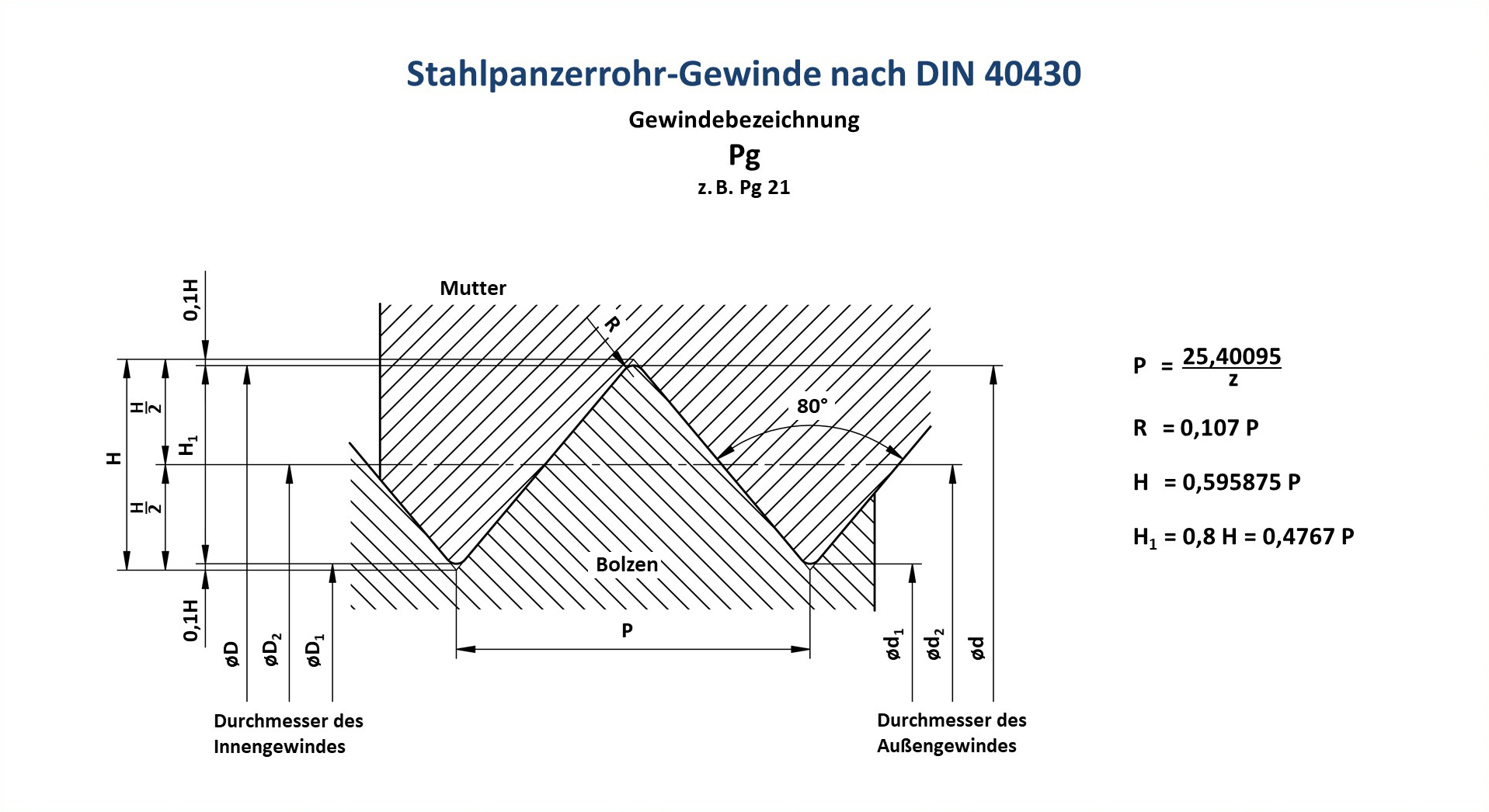

Das Gewinde hat einen Flankenwinkel von 80°. Da die verwendeten Stahlpanzerrohre meist relativ dünnwandig sind ist die Gewindetiefe nicht sehr groß. Die Gewindebezeichnung besteht aus den Buchstaben Pg und dem Nennmaß. Z.B. Pg 21.

Die Nennmaße entsprechen nicht dem Gewindeaußendurchmesser in mm, da sie deutlich größer sind. Die Gewindesteigungen sind in Gang pro Zoll festgelegt.

Für Neukonstruktionen sollte das Stahlpanzerrohrgewinde nicht mehr verwendet werden, da es durch das metrische ISO-Feingewinde nach DIN-EN 60423 ersetzt wurde.
