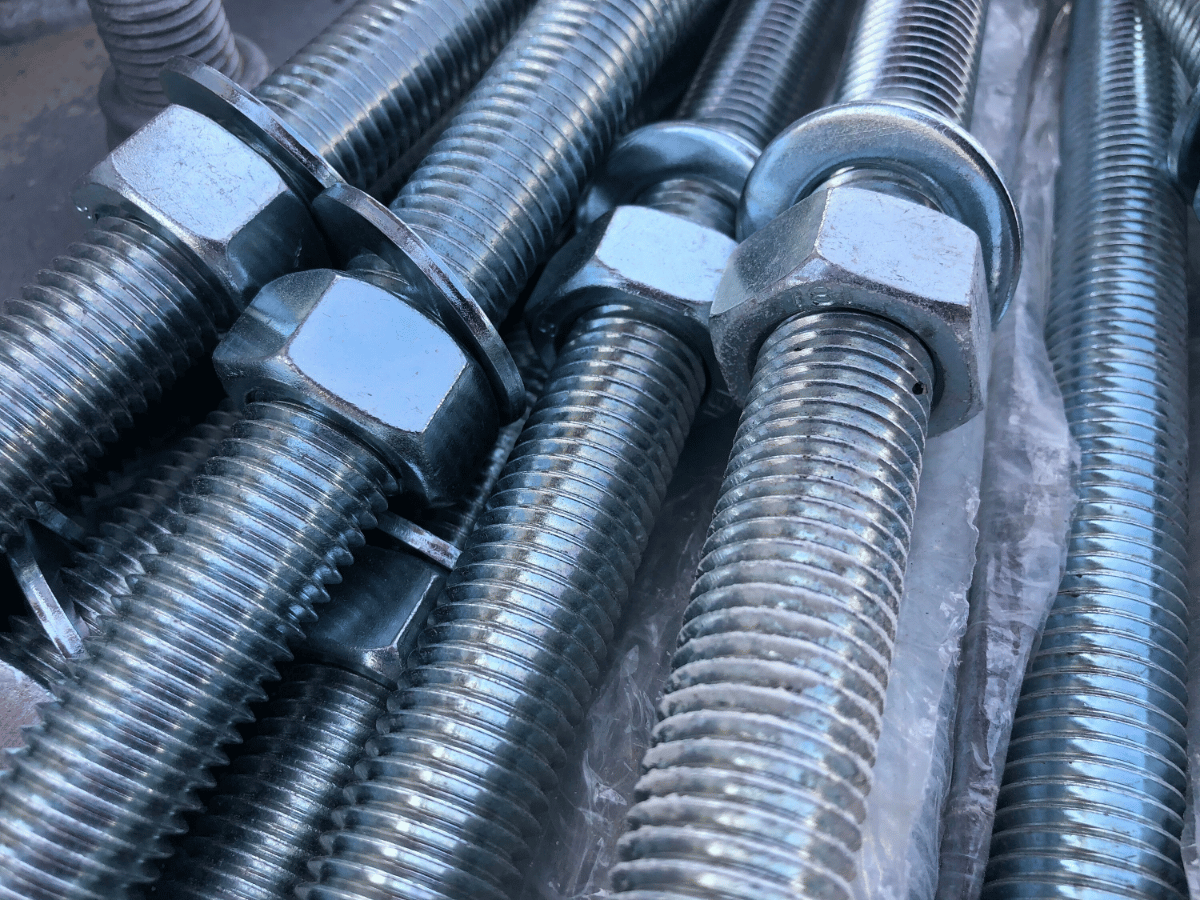

UN – Amerikanisches Unified National Thread Series nach ASME B1.1 – Das gebräuchlichste Befestigungsgewinde in Amerika

Das amerikanische Unified National Gewinde nach ASME B 1.1 hat einen Flankenwinkel von 60° und ist von dem Gewindeprofil und den Anwendungen vergleichbar mit dem metrischem ISO-Gewinde nach DIN 13.

Die Gewindebezeichnung besteht aus dem Nennmaß in Zoll sowie der Steigung und dem Buchstaben der Gewindeart. Z.B. 3/8“ - 16 UNC. Für Durchmesser unter 1/4 Zoll wird der Durchmesser durch eine in der Norm definierte Nummer bezeichnet. Z.B. Nr. 8 - 36 UNF Gewinde. Die Steigung ist jeweils zöllig. Das UNC-Gewinde ist das Grobgewinde, vergleichbar mit dem metrischem Regelgewinde. Das Gewinde UNF ist ein Feingewinde und UNEF-Gewinde ein extra Feingewinde. Bei dem UN-Gewinde sind konstante Steigungen wie z.B. 16, 12 und 8 Gang pro Zoll festgelegt. Das UNS-Gewinde ist ein Spezialgewinde mit speziellen Steigungen.

Die Toleranzen für das Innengewinde sind 1B für grob, 2B für mittel und 3B für fein. Das Außengewinde ist mit 1A für Grob, 2A für mittel und 3A für fein toleriert.











Zoll Gewinde Tabelle - UNC, UNEF, UN, UNS, UNF Gewinde Tabelle
